편물작업 - 수편기의 종류와 구조

 수편기의 종류와 구조







1. 수편기의 종류



(1) 단판기
가장 일반적이고 보편적인 수편기이다. 편성 원리는 메리야스 바늘이 앞뒤로 움직이며
편직되는 원리이다. 가장 기본적인 메리야스 뜨기 이외에도 다이얼을 조절함에 따라
터크 무늬를 만들 수 있고, 펀치카드를 이용하여 메리야스 뜨기와 배색 무늬, 레이스,
단독 무늬, 스레드 무늬 등 다양한 무늬 뜨기를 할 수 있다.



(2) 양판기
양판기는 단판기 두 대를 마주 이어서 조합한 것을 말하는 것으로 두 개의 바늘 구멍
판을 서로 맞추어 설치한 것이다. 양판기에서는 단판기로 짜기 힘든 고무 뜨기(rib
stitch), 원통 뜨기(tubular stitch), 양면 뜨기(shobari normal stitch)를 쉽게 할 수 있는
장점을 갖고 있다.



(3) 컴퓨터 수편기
단판기나 양판기는 무늬를 뜰 때 펀치 카드를 사용해야 하지만 컴퓨터 수편기는 수편
기 내부에 컴퓨터가 내장되어 있어 컴퓨터를 조작해서 무늬를 뜰 수 있는 장점을 갖
고 있다. 또한 13가지 실 색상을 동시에 사용할 수 있기 때문에 다양한 디자인을 표현
하는 데 용이하다.









2. 수편기의 구조



수편기 니트는 대바늘 뜨기의 원리를 기계화한 것이다. 그렇기 때문에 캐리지를 움직일
때마다 한 번에 한 단이 떠지는 원리이기 때문에 한 코씩 만들면서 떠나가는 대바늘 뜨기
에 비해 시간을 많이 절약할 수 있는 장점을 갖고 있다.
수편기는 캐리지(carriage)가 좌우로 작동하며 메리야스 바늘이 앞뒤로 움직이면서 편침의

훅(hook)이 실을 끌어들여 떠지는 원리이다. 수편기는 다이얼이나 버튼의 조작으로 복잡한
무늬를 뜰 수 있는 장점이 있다. 일반적으로 수편기에 걸린 편직물은 완성 상태보다 가로
로 많이 늘어나는 경향이 있기 때문에 편직하기 전에 게이지를 정확히 산출해야 원하는
사이즈의 편물을 완성할 수 있다.
수편기는 본체와 캐리지, 부속품으로 이루어져 있다.





(1) 본체
본체에는 메리야스 바늘, 펀치카드에 의해 자동으로 무늬가 선침되는 선침장치가 있으
며 바늘이 앞뒤로 자유롭게 움직일 수 있도록 바늘이 4~5mm 간격으로 되어 있다.







(가) 바늘의 원리와 기능

1) 훅(hook)
래치바늘 위에 갈고리 같이 생긴 것을 훅이라고 하고 실을 걸어 편환을 만드는
것으로 편직할 때 가장 중요한 부분이다. 따라서 훅이 휘거나 끝이 닳은 것
은 실을 정상적으로 걸지 못하여 편직할 수 없기 때문에 주기적으로 점검해
야 한다.



2) 래치(ratch)
바늘의 훅과 스템 사이를 덮개 형식으로 연결시키는 것으로 래치를 이용하여
훅을 닫거나 열어주는 기능을 한다. 훅에 걸려 있던 편물의 코가 스템에 걸리면
래치가 닫히면서 편물의 코가 새로운 단을 만들게 된다. 훅과 마찬가지로 래치
가 휘거나 끊어지면 정상적인 편직을 할 수 없기 때문에 새로 교체하는 것이
좋다.



3) 스템(stem)
래치 바늘의 중간 부분을 말하며 바늘 전체가 위아래로 움직일 때 좌우로 움
직이지 못하게 받쳐준다.



4) 버트(butt)
래치바늘 아래쪽에 직각으로 위로 솟아 있는 부분을 말하며, 직접 캠홈을 오르
내리면서 바늘을 상하로 움직이게 한다. 이 부분은 솟아 있기 때문에 캐리지를
심하게 다루면 부러지거나 상하기 쉬우므로 조심스럽게 다루는 것이 좋다.



5) 생크(shank)
바늘의 뒷걸이로 버트의 뒷부분이다.









(나) 바늘의 위치
바늘판 양쪽에는 A, B, C, D의 기호가 표시되어 있는데 이것은 바늘의 위치를 나타
낸다.



1) A 위치- 캐리지를 좌우로 움직여도 편직되지 않는다.
2) B 위치- 일반적으로 편직할 때 놓이는 바늘의 위치이다.
3) C 위치- 무늬 뜨기를 할 때 선침의 위치이며 일반적인 편직에도 가능하다.
4) D 위치 - 되돌아뜨기를 할 때 사용되는 위치로 일반적인 편직에도 가능하다.

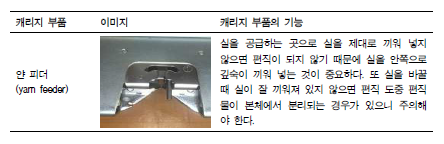

(2) 캐리지



캐리지는 편직할 때 좌우로 움직이며 편직을 가능하게 하는 것으로 수편기에서 가장
중요한 부분이다. 바늘을 전진시키는 올림캠과 후진시키는 내림코 등 루프(뜨개코)를
만드는 데 필요한 선침장치가 있다.

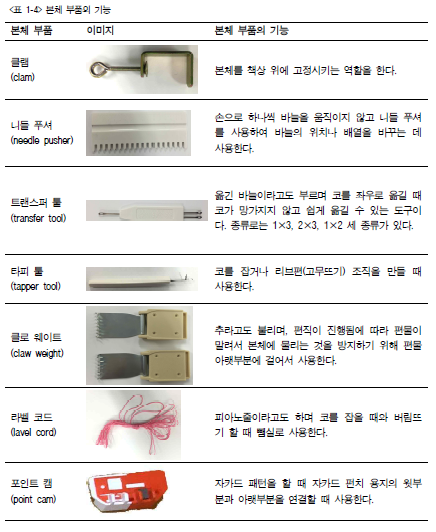

3. 부속품의 기능
