직물작업 - 기본조직 직물설계

 직물 설계하기





1. 직물 설계의 정의



직물은 경사(warp)와 위사(weft)가 직각으로 교차하면서 짜여 만들어진 천을 말한다. 직
물을 제직할 때 직기 위에 먼저 나란히 배열한 실을 경사(warp)라고 하고, 경사 위에 직
각으로 교차하는 실을 위사(weft)라고 부른다. 직물의 조직은 경사와 위사가 서로 교차되
는 것을 표시하여 조직도로 나타낸다. 이러한 조직도를 만들기 위해서는 직물 설계를 해
야 하는데, 직물 설계는 직물 디자인에 있어서 가장 기초가 되는 부분으로서 직물의 질감
과 강도, 두께 등 외관을 특징짓는 중요한 요소이다. 같은 종류의 실을 사용하더라도 경
사(warp)와 위사(weft)가 교차되는 방법에 따라 직물의 외관은 달라지며 광택, 강도, 촉
감 또한 달라지게 된다.







2. 직물 설계의 표시 방법



경사와 위사가 결합되는 것을 그림으로 나타낸 설계도를 조직도(weave structure)라고
부르고 이것을 표시하는 종이가 의장지이다. 의장지는 직물의 경사와 위사의 교착 상태를
쉽게 나타내기 위하여 만들어놓은 종이로, 경사와 위사가 교착된 상태를 표시하기 위해
점으로 표시한다. 일반적으로 의장지(draft paper)에 경사는 검은색으로, 위사는 흰색으로

표시하며, 조직의 반복 단위가 상하좌우의 패턴으로 반복되기 직전의 상태를 완전조직
(one repeat)이라고 한다.











 직물의 기본 조직

기본 조직(basic weave)은 모든 조직의 기초를 이루고 있으므로 기초 조직이라고도 하는데
일반적으로 평직(plain weave), 능직(twill weave), 주자직(satin weave)의 세 종류가 있고
이것을 삼원 조직이라고 부른다.





1. 평직 (plain weave)
평직은 직물의 조직 중 가장 간단한 조직이며 일반적이기 때문에 널리 사용되고 있다. 기
본 조직이지만 직물의 밀도, 색상의 배열에 따라 다양한 직물을 제직할 수 있다. 평직으
로 제직한 직물은 경사(warp)와 위사(weft)가 한 올씩 규칙적으로 동일하게 결합되는 직
물을 말하며 그 특징은 다음과 같다.



(1) 경사와 위사가 교차되는 교차점이 직물 중 가장 많으므로 강하고 튼튼하여 가장 실용
적인 직물이다.



(2) 경사와 위사가 많이 교차되어 실이 직물 안에서 자유롭게 움직이지 못해서 구김이 많
이 간다.



(3) 직물의 앞뒤가 동일하며 탄성이 부족하여 촉감이 뻣뻣하며 드레이프(drape)성이 작다.



(4) 평직의 대표적인 소재로는 광목(musselin), 보일(voile), 오간디(organdi), 쉬폰(chippon),
옥스퍼드(oxford), 친즈(chinz) 등이 있다.





2. 능직 (twill weave)
능직은 사문직이라고도 하며 경사와 위사를 2올 이상씩 조합하여 직물 바닥에 사 선이
나타나도록 제직한 직물이다. 능선에 변화 없이 규칙적으로 이동한 것을 규칙 능직

(regular twill), 불규칙하게 이동한 것을 불규칙 능직(irregular twill)이라고 한다. 능선이
왼쪽 아래에서 오른쪽 위로 향하는 것을 우능, 왼쪽 위에서 오른쪽 아래로 가는 걸을 좌
능이라고 하며, 능직의 특징은 다음과 같다.



(1) 평직에 비해 경사와 위사의 교차점이 적어 유연하고 부드럽다.



(2) 조직이 치밀하며 구김이 잘 생기지 않아 작업복, 겨울용 의류 등에 많이 사용된다.



(3) 경사와 위사의 교차점이 사선으로 나타나므로 위사의 밀도를 평직에 비해 크게 나타
낼 수 있어 두꺼우면서도 부드러운 직물을 제직할 수 있다.



(4) 능직의 사선이 급할수록 밀도, 강도가 높다.



(5) 대표적인 소재로는 데님(denim), 개버딘(gabardine), 서지(serge), 플란넬(plannel) 등이
있다.







3. 주자직 (satin weave)



주자직은 수자직이라고도 하는데 경사와 위사가 결합되는 조직점을 최대한으로 적게 하여
부드러운 직물을 만들기 위한 조직이며 능직에 비해서 교차점이 적고 흩어져 있다. 주자
직은 일정한 간격을 건너뛰면서 조직을 만드는데, 일반적으로 경사가 많이 나타나는 조직
을 경주자, 위사가 많이 나타나는 조직을 위주자라고 한다. 주자직의 조직점을 구하는 방
법은 5종광의 경우 건너뛰는 수가 3-2이므로 아래의 그림과 같이 2칸을 뛰거나 3칸을
뛰어 조직점을 표시할 수 있다. 또한 위사면으로 보이게 할지 경사면으로 보이게 할지도
제작자의 의도에 따라 표현할 수 있다. 그림에서 보듯이 1번 그림은 2칸씩 건너뛴 위사면
조직이고 3번의 그림은 2칸씩 건너뛴 경사면의 조직도를 나타낸 것이다.





주자직의 특징은 다음과 같다.



(1) 능직과 같이 사선의 방향성이 없고 부드러운 질감을 표현하는 데 가장 널리 사용된다.



(2) 주자직은 최소 경사와 위사가 5개 이상 필요하며 대개 5~8매를 사용한다.



(3) 조직점이 분산되어 보이지 않고 유연하며 부드럽다.



(4) 강도가 약하고 마찰되는 면이 커서 치밀하게 제직해야 한다.











수행 내용 / 기본조직 설계하기





1. 평직을 설계한다.
모눈종이에 한 칸씩 건너뛰며 검은색을 칠한다.





2. 능직을 설계한다.

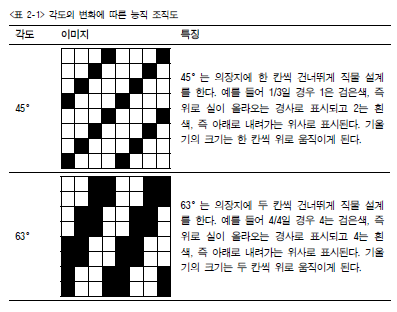

(1) 능선의 각도에 따라 능직을 설계한다.
능선의 각도를 일정한 규칙에 따라 달리 사용하여 다양한 경사를 만드는 직물 설
계 방법으로 스텝 능직(step twill)이라고도 불린다. 경사와 위사가 동일한 굵기와
밀도일 경우 원 스텝 능직(one step twill)의 사선 각도는 45°를 이루고 투 스텝
능직(two step twill)일 경우 63°, 쓰리 스텝 능직(three step twill)의 경우 70°를
이룬다.





(2) 규칙적 능직 2/2 능직(twill)을 설계한다.
규칙적 능직의 경우 경사와 위사의 밀도가 동일하게 표현된다.



(가) 2/2일 경우 의장지의 칸을 가로 4칸, 세로 4칸을 준비한다.



(나) 2/2에서 앞의 2는 경사, 뒤의 2는 위사를 나타낸다. 왼쪽에서부터 첫 번째 줄
맨 아래 칸에서부터 위로 두 칸은 검은색, 나머지 두 칸은 여백으로 놔둔다.



(다) 두 번째 줄의 경우 첫 번째 줄보다 아래에서부터 한 칸 위로 올라온 부분부
터 두 칸은 검은색, 나머지 두 칸은 여백으로 둔다. 이러한 방법대로 4줄까지
진행하면 규칙적 능직 2/2가 끝나게 된다.

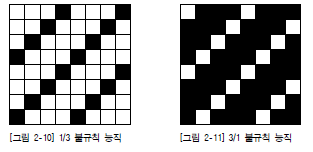

(3) 불규칙적 능직의 1/3 또는 3/1 능직(twill)을 설계한다.
불규칙적 능직의 경우 직물설계에 따라 경사를 많이 보이게 할 수도 있고 위사를
많이 보이게 할 수도 있는데, 예를 들어 1/3 능직의 경우 1은 경사, 3은 위사를 나
타내므로 위사가 3만큼 보이므로 위사가 많이 보이는 형태의 직물 설계이다. 또한
3/1의 경우 3은 경사, 1은 위사를 나타내므로 경사가 3만큼 보이므로 경사가 많이
보이는 형태의 직물 설계이다.



(가) 1/3 불규칙 능직의 경우 2/2와 마찬가지로 가로 4칸, 세로 4칸의 의장지를 준
비한다.



(나) 1/3에서 앞의 1은 경사, 뒤의 3은 위사를 나타낸다. 왼쪽에서부터 첫 번째 줄
맨 아래 칸에서부터 위로 한 칸은 검은색, 나머지 세 칸은 여백으로 놔둔다.





(다) 두 번째 줄의 경우 첫 번째 줄보다 아래에서부터 한 칸 위로 올라온 부분부
터 한 칸은 검은색, 나머지 세 칸은 여백으로 둔다. 이러한 방법대로 4줄까지
진행하면 규칙적 능직 1/3가 끝나게 된다.



(라) 3/1도 마찬가지 방법으로 설계한다.







3. 여러 가지 뜨임에 따른 주자직을 설계해본다.



(1) 주자직은 뜨임을 몇 번 주느냐에 따라 직물 설계를 하게 되는데 5매 주자직의 뜨
임이 2칸일 경우 다음과 같다. 같은 5매 주자직이라도 뜨임이 3칸이 되면 다음과
같이 달라지게 된다.



(2) 주자직은 건너뛰는 숫자에 일정한 법칙이 있는데 일반적으로 경사수를 양쪽으로
공약수에 들지 않는 수를 2개로 나눈다.





(3) 5매 주자직에서 2칸씩을 건너뛰려면 첫 번째 줄 첫 번째 칸을 검은색으로 칠한다.



(4) 두 번째 줄의 경우 첫 번째 검은색을 칠한 곳으로부터 두 칸을 이동한 후 두 번
째 줄 칸에 검은색을 칠한다.



(5) (4)번과 같은 방법으로 반복하여 검은색 다음으로 두 칸씩 건너뛰어 그 위에 검은
색을 표시한다.
